2008年04月03日

vol.27:室外機置場鉄骨建て方

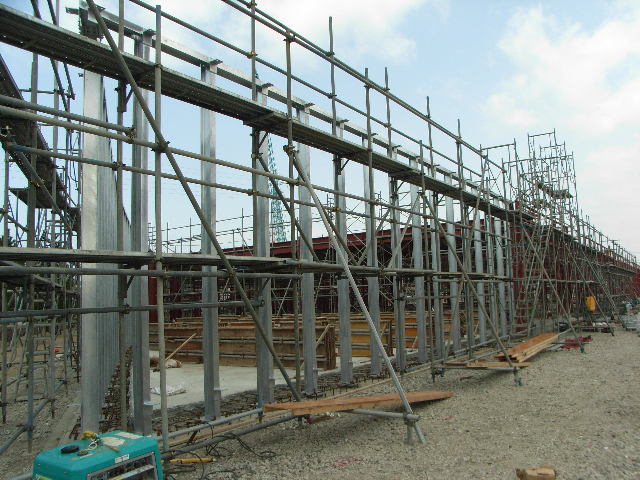

室外機置場の鉄骨建て方が始まりました。

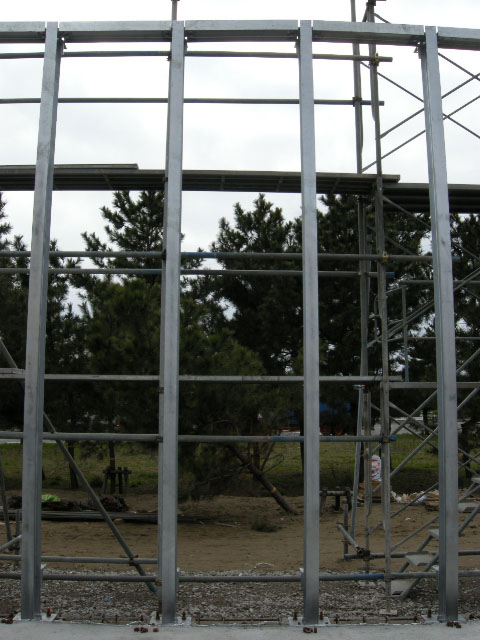

柱、梁の見附が細く(90mm)キレイな構造体。
柱は約1000mmピッチで配置され、ガラリの隙間から微かに柱が見え隠れする。



構造は柱が単独で自立し、上部の梁は水平加重を本体の躯体へと伝達する。水平加重を本体の躯体へと伝達することで、構造を細くする事が出来た。

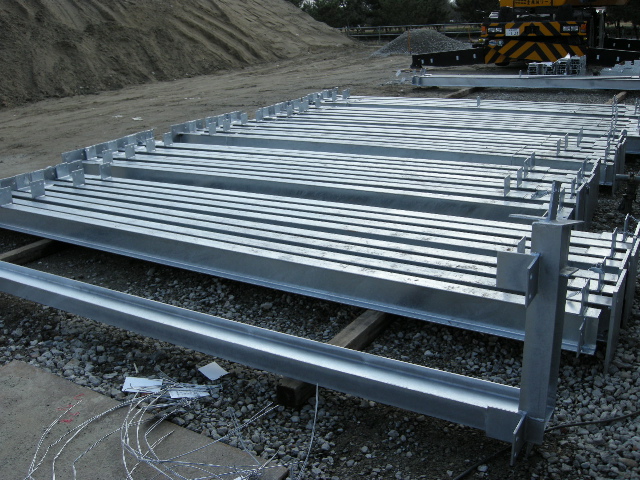

柱に取り付いているピースアングルはガラリの受け材。ガラリは上下2点で支持される。


本体の躯体と比べるとか細く弱々しく見えるが、スマートで潔くも見える。
